Установка КИВ-125

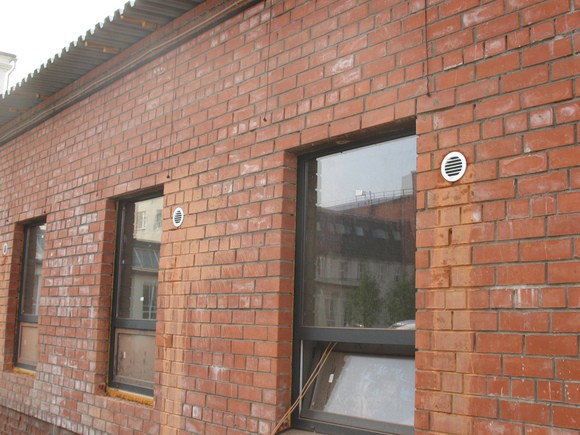

На наружней стене выбирается место, исходя из совместимости устройства с интерьером, а также доступности устройства с целью лёгкого управления им в процессе эксплуатации. Рекомендуется устанавливать устройство на стене рядом с оконным проёмом.

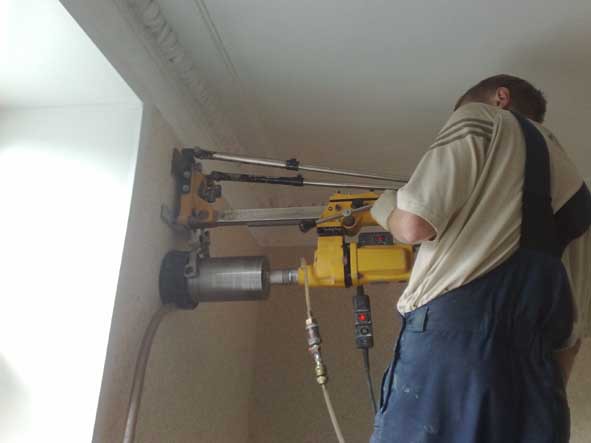

-В месте установки производится сверление отверстия диаметром 133 мм, что соответствует наружнему диаметру гильзы проветривателя. В проделанное отверстие в стене устанавливается гильза проветривателя (проветриватель комплектуется пластиковой гильзой длинной 1000 мм). Излишек гильзы срезается.

-Далее, к наружнему конецу гильзы крепится защитная решётка. Во внутренний конец гильзы вставляется функциональная головка, которая крепится к стене на саморезы.

-Стеновой клапан установлен!

Цены на клапан КИВ-125 и услуги установки

Количество клапанов	Стоимость изделия	Стоимость монтажных работ	Комплекс клапан + установка
1 - 5	1200	3 500	4 700
6 - 10	1200	3 200	4 400
11 - 25	1200	3 000	4 200
Более 26	Договорная	Договорная	Договорная

Руководство по эксплуатации приточного клапана

инфильтрации воздуха КИВ-125.

1. Назначение

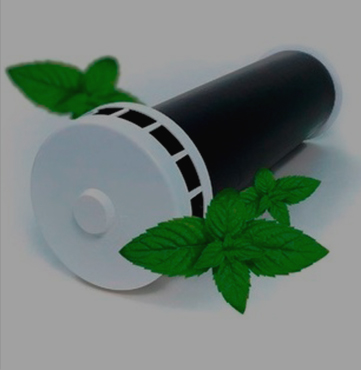

Приточный клапан КИВ-125 предназначен для применения в городских квартирах, загородных и многоквартирных домах и небольших офисных зданиях. Клапан КИВ-125 обеспечивает поступление свежего воздуха в жилые или другие помещения с постоянным нахождением людей. При этом он обеспечивает защиту помещения от насекомых, шума, пыли и регулировку количества поступающего воздуха. Применение клапана КИВ-125 наиболее актуально в квартирах, где установлены герметичные окна.

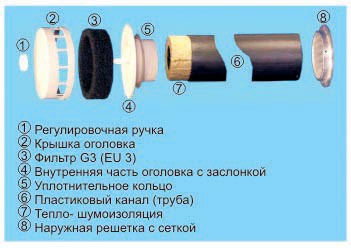

2. Состав и конструкция

3. Принцип работы

Существующая вытяжка (вентканалы, расположенные на кухне и в санузлах), удаляя отработанный воздух, создает разряжение в помещениях квартиры, и за счет этого разряжения в помещение через клапаны КИВ-125 поступает свежий наружный воздух.

Регулирование количества воздуха

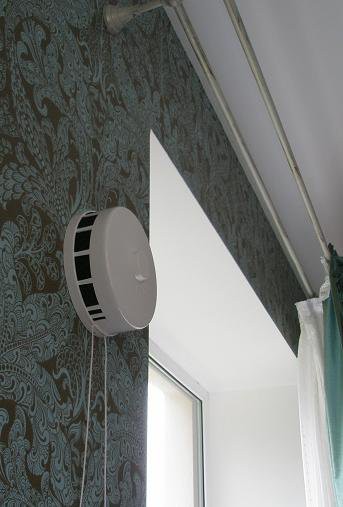

Регулировать поток проходящего через клапан воздуха можно при помощи рукоятки на оголовке клапана или специального шнура, если клапан расположен высоко. На оголовке клапана расположена шкала, указывающая степень открытия клапана. Клапан имеет плавную регулировку вплоть до полного закрытия.

Минимальное проветривание при помощи клапана КИВ-125

Необходимость в минимальном проветривании может возникнуть при длительном отсутствии людей в помещениях, чтобы исключить «застойный дух». В лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.

ВАЖНО! Так как клапан подает воздух только за счет разряжения, создаваемого вытяжкой, для эффективной работы клапана вытяжка должна быть активной. Активная вытяжка - это любая стабильно работающая вытяжная система – механическая (с помощью вентиляторов) или естественная (вентканалы, расположенные на кухне и в санузлах). Естественная вытяжка есть в каждой квартире, но ее работа очень зависит от 2-х факторов: во-первых, перепада температур, и, во-вторых, перепада давлений. В квартирах, находящихся на последнем этаже, естественная вытяжка самая плохая т.к. перепад давлений недостаточный. Также, качество естественной вытяжки резко снижается летом, т.к. нет необходимого перепада температур между помещением и улицей. Для гарантированной работы вентиляции в квартире в любой сезон, независимо от этажа, рекомендуется устанавливать вытяжные вентиляторы на кухнях и в санузлах. Обращаем ваше внимание, что для поддержания нормального санитарного состояния воздуха в квартире вытяжка должна работать постоянно. Поэтому, призванная работать лишь во время приготовления пищи местная вытяжка над плитой, вопреки всеобщему заблуждению, не обеспечит вам полноценную вентиляцию.

4. Технические характеристики

Снижение шума клапаном КИВ-125

В соответствии с проведенными в г. Санкт-Петербурге натурными испытаниями индекс изоляции воздушного шума составил 37 Дба.

Количество воздуха

В соответствии с аэродинамическими характеристиками производительность клапана зависит от создаваемого вытяжкой разряжения.

При разряжении 20 Па(создает механическая вытяжка) 50 м3/ч.

При разряжении 10 Па(создает естественная вытяжка) 35 м3/ч.

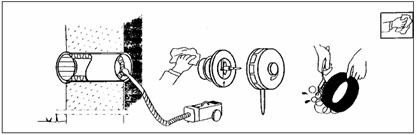

5. Обслуживание

Приточный клапан КИВ-125, как и любое другое инженерное оборудование, требует выполнения определенных работ для обеспечения его работоспособности. Обслуживание клапана КИВ-125 сводится к:

· Очистке фильтра в оголовке. Периодически промывается водой. (примерно раз в 3 месяца)

· Очистке патрубка в стене при помощи пылесоса. (примерно раз в 6 месяцев)

· Очистке наружной решетки от тополиного пуха и других крупных загрязнений. (один раз в год)

Разборка оголовка и извлечение фильтра

Внимание! Собирая оголовок, обратите внимание на расположение регулировочного шнура (необходимо исключить наматывание шнура на механизм регулировки), а также на взаимное расположении креплений внутренней части и крышки оголовка(они должны совпадать).
